３−４ ベランダの防水納まり　　　　

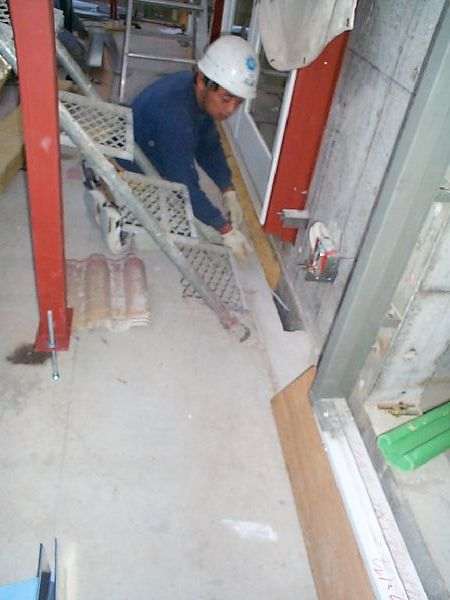

壁の施工の部分で述べたとおり、ベランダなどの外気に接する構造体と本体は、熱橋を出来るだけ少なくするために、接合部分はコンクリート梁のみとして、ベランダスラブと外壁面の間には断熱材料が設置されます。
勿論このような施工をすれば、上に施工する必要がある防水層に悪影響が出ます。

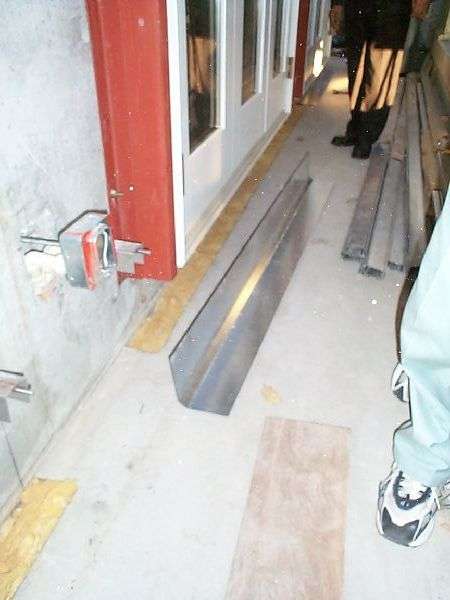

そこで、防水層設置が出来、且つ熱橋の影響が非常に少ないように、金属板を加工して下の画像のようなパネルを作成しました。


この金属パネルを設置する事で、防水層は立上り部分まで施工が可能になり、外壁面との接点も非常に少ないため、熱橋も少なくてすむのです。
