３−３−３ 壁断熱材の施工(3)　　　　

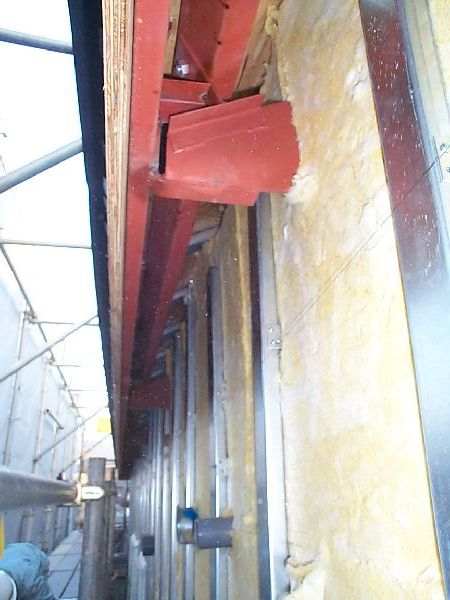

通常の工法ですと、このような庇部分は屋根スラブの延長としてコンクリートで造るのですが、外断熱工法では、構造体と屋根は別にして、その間に断熱材を設置します。
その為、庇には最小限の熱橋ですむ、金属製の梁を設置し、別構造としています。

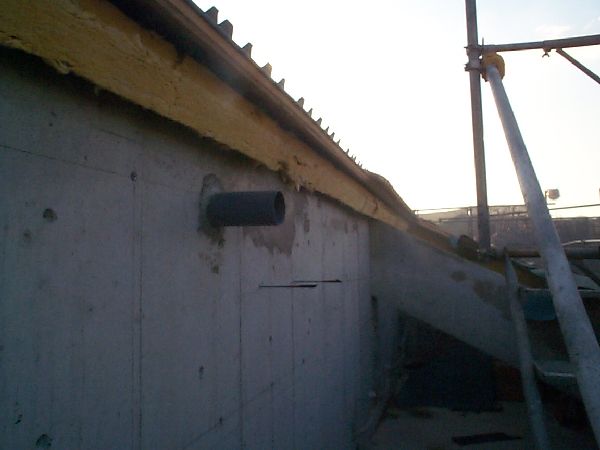

屋根材料下の断熱材です。
勿論、壁面の断熱材は今から設置するのですが、この状態を見れば、屋根断熱材の十分な厚みや、何故小さな庇まで別構造体にしなければならないかが判るはずです。

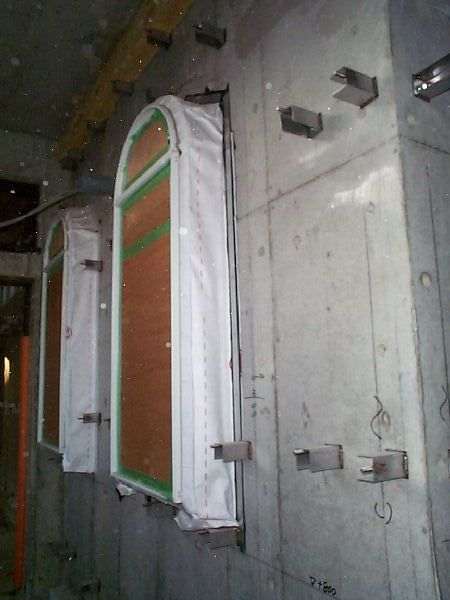

窓周りの納まりです。
通常の工法よりも、窓の位置が大きく外側に張り出しています。
その部分の防水対策にも、重要な施工ノウハウが必要です。
