３−３−１　壁断熱材の施工(１)　　　　

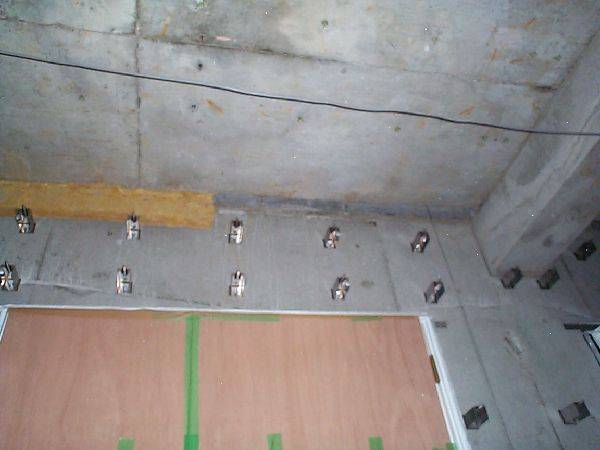

コンクリートの外壁には、材料の項で紹介した専用金物を定められたピッチで取り付けます。

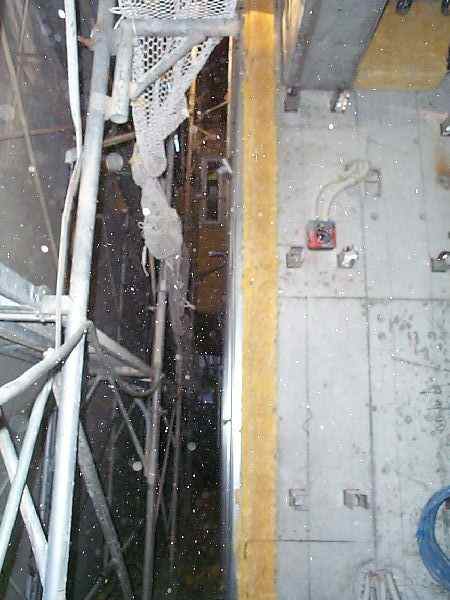

上の画像でも判りますが、上階のスラブを貫通して断熱材が降りてきています。
上階のスラブはベランダで、直接外気に接します。
そこで、本体と熱橋となる部分を最小限にするために、構造上必要な梁のみを残し、ベランダスラブはすべて外壁とは縁を切り、断熱材を設置しています。

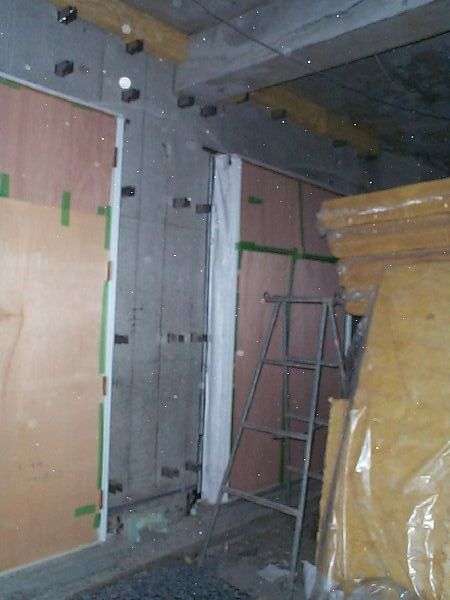

開口部の間にも、外壁パネルの割付を充分考慮して設置してあります。
白い部分はシャッターレールですが、通常の工法よりもかなり室外側に設置しなければなりません。
その為、シャッターケースを持ち出しするための小さなコンクリート梁が設置されました。



外壁コーナ部分です。
奥行き側の断熱材の設置が終わったところです。
断熱材の厚みが、普通の工法に比べかなり大きいのが判ります。

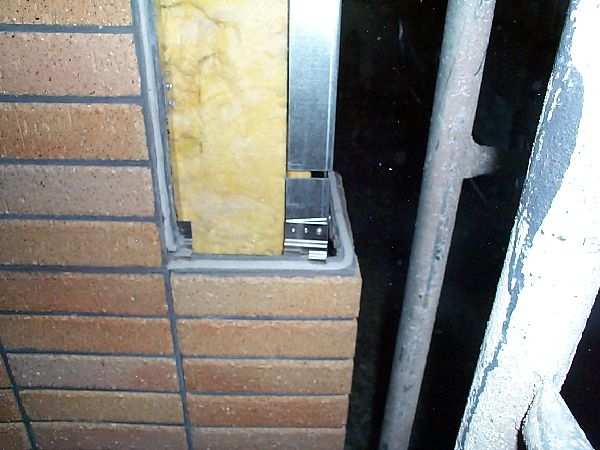

外壁パネルコーナーの納まりです。
各パネルとパネルの間には、シーリング材がついてます。
