３−３−２ 壁断熱材の施工(2)　　　　

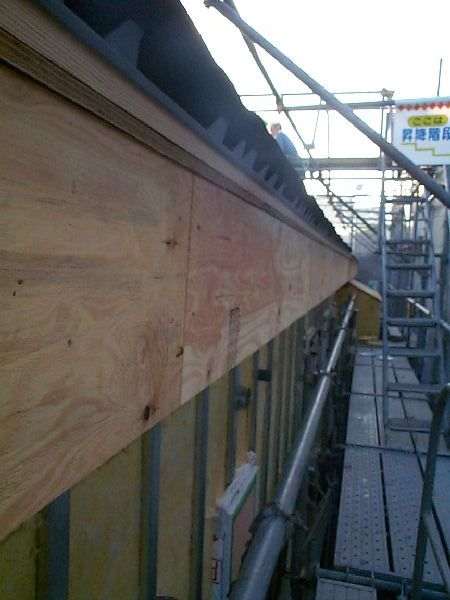

外壁と屋根の取合部分です。
ケラバ部分は、金属板仕上げのためこのような納まりになっています。
下部に見える縦のレールのような物が、外壁を支持する下地材料で、ブラケット材料と接合されています。

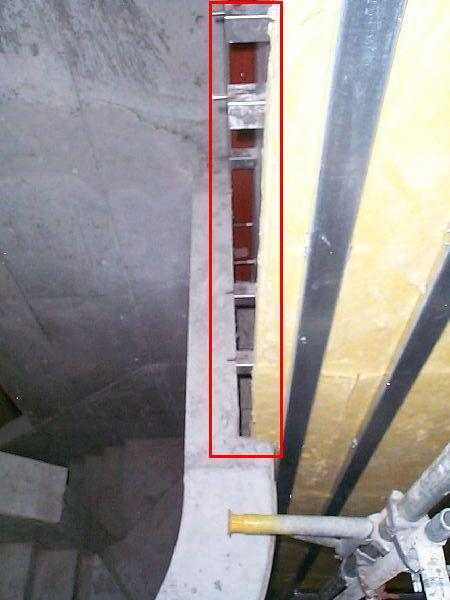

外階段の手すり部分と外壁の取合です。
通常、赤枠で囲まれた部分は、外壁とコンクリートで一体化するのですが、このような部分が熱橋に成りますので、外断熱工法では縁を切り断熱材を設置します。

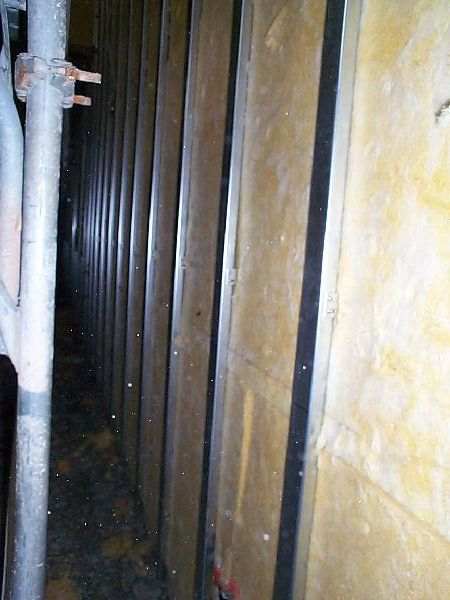

コンクリート外壁に設置されたブラケットに外壁支持材を取付け、断熱材を充填したところです。
